私たち都筑製作所は年間100万台を超える自動車部品を生産している加工メーカーです。
製造加工実績
当社のシャフト製作における製造加工実績を紹介します。
産業用モーターシャフト／発電機モータシャフト

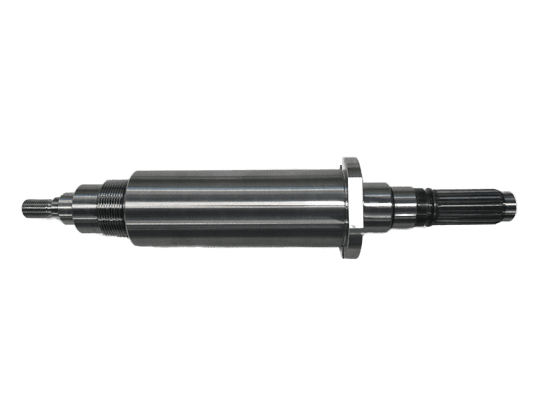

- 車載用モーターシャフト
- HEV（ハイブリッド車）用のモーター/ジェネレーターのローターシャフトに求められる加工精度とQCDを高次元でバランス。
- 低コスト・高効率生産のため素材投入から加工・熱処理・完成検査まで一貫ラインを構築。
- 産業ロボット用ドライブシャフト
- ロボットの駆動用の中空・長尺なドライブシャフトを超短期日程で立上対応。
- QCDに加え短期リードタイム要求にもお応えしています。
- 海外拠点を活かした現地供給対応が可能
FCV（燃料電池自動車）の電動過給機シャフト
- 難削材料でも製品形状に従って削り出しが可能
- 軸受け部等はニッケル系の高硬度表面処理を実施
- 磁石は外径研磨、シャフト内に接着も可能
- 材料調達、加工、アッセンブリまでトータルで製作・保証が可能
- テスト加工もフレキシブルに対応可能
船外機用バーチカルシャフト/プロペラシャフト
- SUS材とSCM材を摩擦圧接後、外径部を加工
- 全長1,000mm超の長尺ｼｬﾌﾄの円筒研削が可能
ステーターシャフト
- CVT（無段階変速）とトルクコンバータをつなぐシャフト
- 軽自動車用シャフト、大型車用シャフト、ハウブリッド車用シャフト
ミッション・モーター部品
- アイドルシャフトホルダーCOMP
- ローターシャフト
保有設備

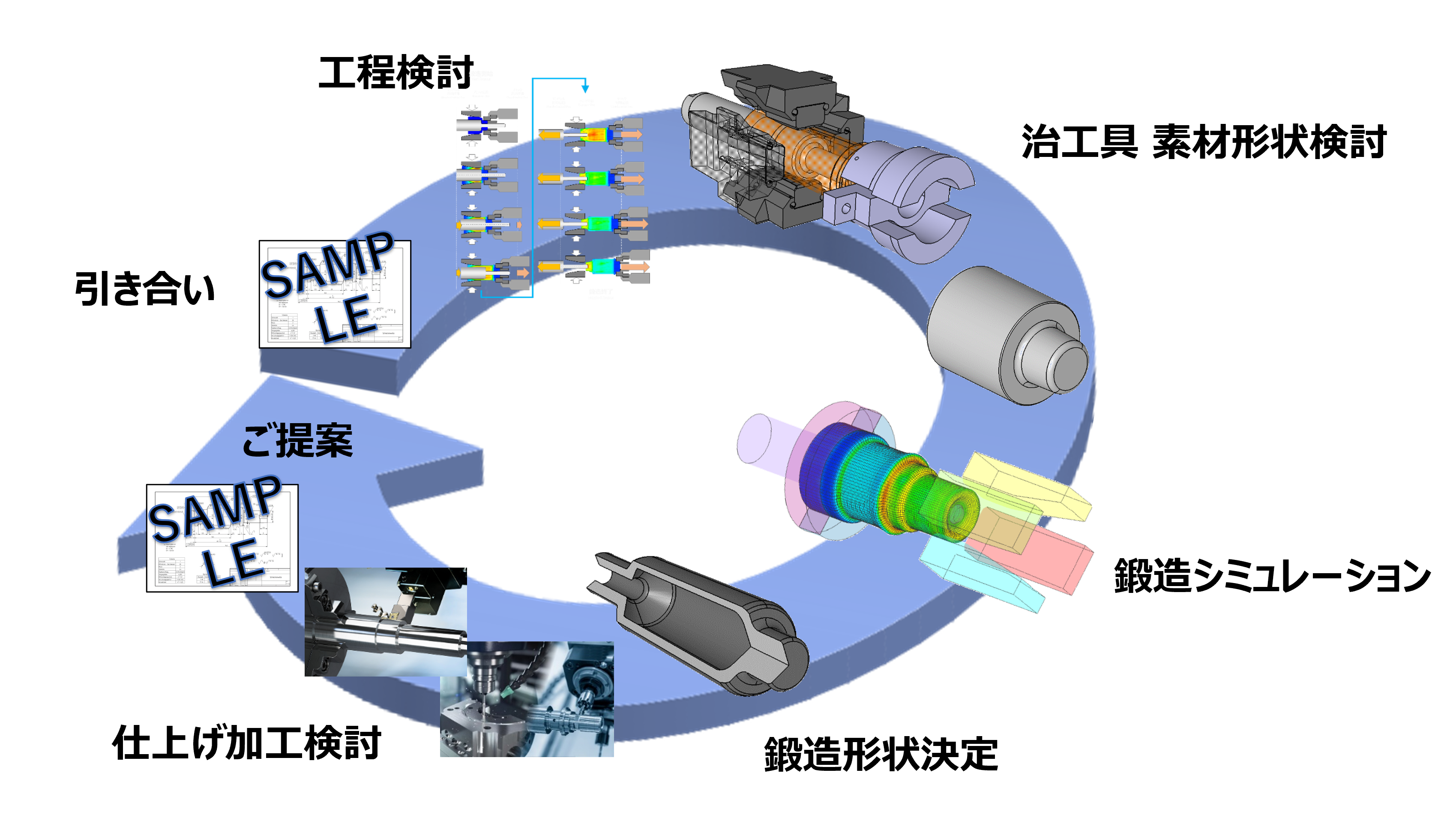

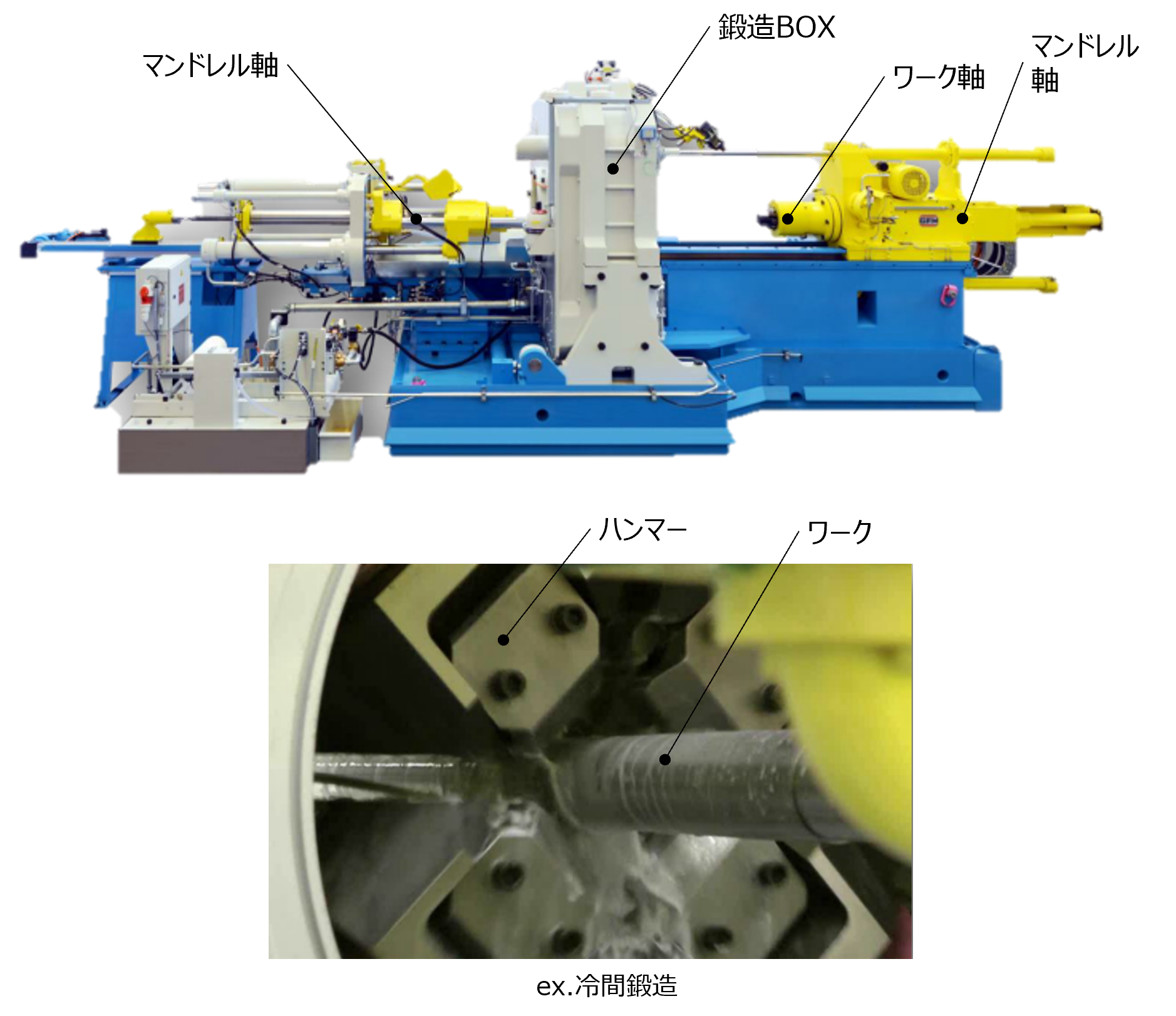

当社がシャフト製作の際に導入している設備「ラジアルフォージングマシン」を紹介します。
設備諸元
- ハンマー数
- 4
- 鍛造荷重
- max 1500[kN]
- 垂直軸（ワーク軸）推力
- 80[kN]
- ハンマーストローク（径）
- 100[mm]
- ハンマリング周期
- 1200[回/min]
- 素材径
- 熱間/温間：max 120[mm]
冷間：max 80[mm]
- 鍛造径
- min 20[mm]
- ワーク長さ
- 140-800[mm]
- ワーク長重量
- max 10[kg]
- ワーク軸位置精度
- ±0.2[mm]
- ハンマー位置精度
- ±0.02[mm]
- マンドレル位置精度
- ±0.2[mm]
ワークサイズ：外径φ20-120(80)mm 長さ140-800mm 重量10kg
